毫無疑問，太陽能電池板是太陽能發電站最重要的設備之一！那究竟有哪些因素影響太陽能電池板發電呢？1熱斑效應一串聯支路中被遮蔽的太陽電池組件，將被當作負載消耗其他有光照的太陽電池組件所產生的能量，被遮蔽的太陽電池組件此時會發熱，這就是熱斑效應。這種效應能嚴重的破壞太陽電池。有光照的太陽電池所產生的部分能
毫無疑問，太陽能電池板是太陽能發電站最重要的設備之一！那究竟有哪些因素影響太陽能電池板發電呢？
1熱斑效應
一串聯支路中被遮蔽的太陽電池組件，將被當作負載消耗其他有光照的太陽電池組件所產生的能量，被遮蔽的太陽電池組件此時會發熱，這就是熱斑效應。
這種效應能嚴重的破壞太陽電池。有光照的太陽電池所產生的部分能量，都可能被遮蔽的電池所消耗。而造成熱斑效應的，可能僅僅是一塊鳥糞。

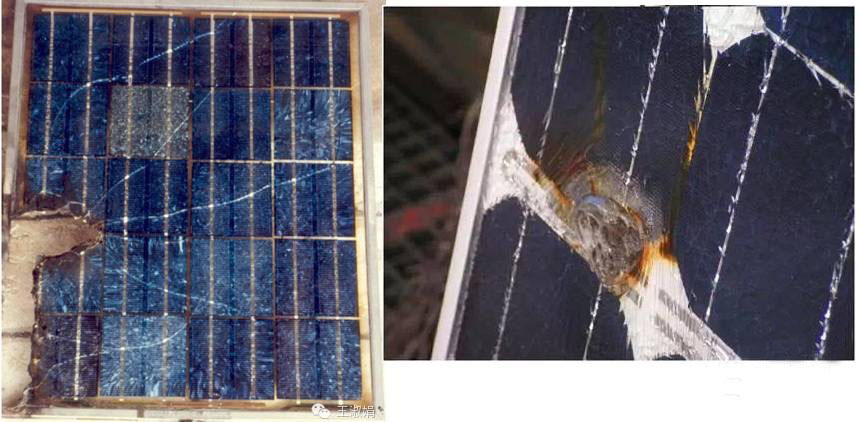

為了防止太陽電池由于熱斑效應而遭受破壞，最好在太陽電池組件的正負極間并聯一個旁路二極管，以避免光照組件所產生的能量被受遮蔽的組件所消耗。當熱斑效應嚴重時，旁路二極管可能會被擊穿，令組件燒毀，如下圖（圖片來自于TUV-Rheinland）。
2PID效應
電位誘發衰減效應（PID，PotentialInduced Degradation）是電池組件長期在高電壓作用下，使玻璃、封裝材料之間存在漏電流，大量電荷狙擊在電池片表面，使得電池表面的鈍化效果惡化，導致組件性能低于設計標準。PID現象嚴重時，會引起一塊組件功率衰減50%以上，從而影響整個組串的功率輸出。高溫、高濕、高鹽堿的沿海地區最易發生PID現象。
造成組件PID現象的原因主要有以下三個方面：
1）系統設計原因：光伏電站的防雷接地是通過將方陣邊緣的組件邊框接地實現的，這就造成在單個組件和邊框之間形成偏壓，組件所處偏壓越高則發生PID現象越嚴重。對于P型晶硅組件，通過有變壓器的逆變器負極接地，消除組件邊框相對于電池片的正向偏壓會有效的預防PID現象的發生，但逆變器負極接地會增加相應的系統建設成本；
2）光伏組件原因：高溫、高濕的外界環境使得電池片和接地邊框之間形成漏電流，封裝材料、背板、玻璃和邊框之間形成了漏電流通道。通過使用改變絕緣膠膜乙烯醋酸乙烯酯（EVA）是實現組件抗PID的方式之一，在使用不同EVA封裝膠膜條件下，組件的抗PID性能會存在差異。另外，光伏組件中的玻璃主要為鈣鈉玻璃，玻璃對光伏組件的PID現象的影響至今尚不明確；
3）電池片原因：電池片方塊電阻的均勻性、減反射層的厚度和折射率等對PID性能都有著不同的影響。
上述引起PID現象的三方面中，由在光伏系統中的組件邊框與組件內部的電勢差而引起的組件PID現象被行業所公認，但在組件和電池片兩個方面組件產生PID現象的機理尚不明確，相應的進一步提升組件的抗PID性能的措施仍不清楚。
3電池片隱裂
隱裂是電池片的缺陷。由于晶體結構的自身特性，晶硅電池片十分容易發生破裂。晶體硅組件生產的工藝流程長，許多環節都可能造成電池片隱裂（據西安交大楊宏老師的資料，僅電池生產階段就有約200種原因）。隱裂產生的本質原因，可歸納為在硅片上產生了機械應力或熱應力。
近幾年，晶硅組件廠家為了降低成本，晶硅電池片一直向越來越薄的方向發展，從而降低了電池片防止機械破壞的能力。
2011年，德國ISFH公布了他們的研究結果：根據電池片隱裂的形狀，可分為5類：樹狀裂紋、綜合型裂紋、斜裂紋、平行于主柵線、垂直于柵線和貫穿整個電池片的裂紋。

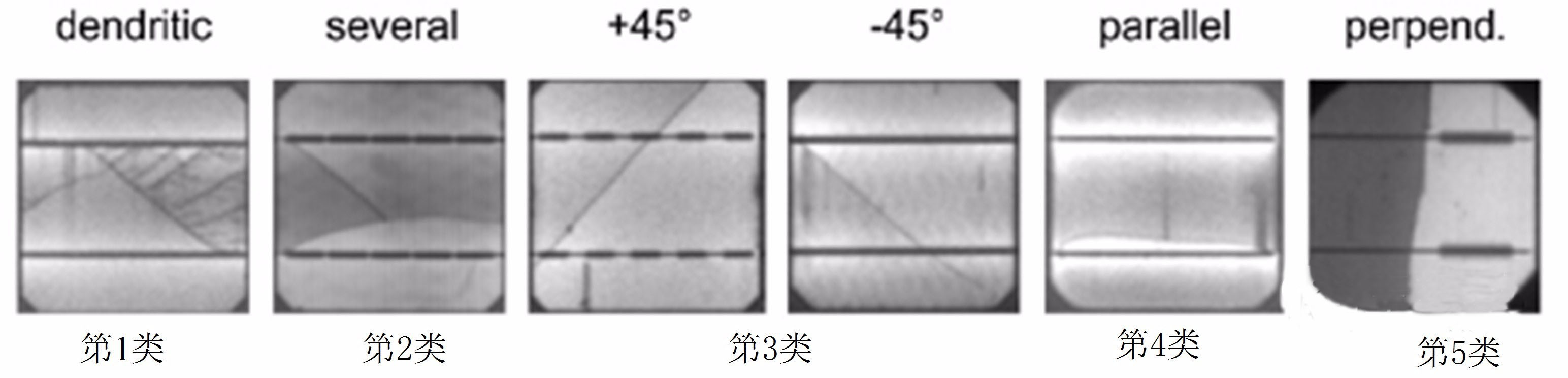

圖：晶硅電池隱裂形狀
不同的隱裂，對電池片功能造成的影響是不一樣的。對電池片功能影響最大的，是平行于主柵線的隱裂（第4類）。根據研究結果，50%的失效片來自于平行于主柵線的隱裂。45°傾斜裂紋（第3類）的效率損失是平行于主柵線損失的1/4。垂直于主柵線的裂紋（第5類）幾乎不影響細柵線，因此造成電池片失效的面積幾乎為零。
有研究結果顯示，組件中某單個電池片的失效面積在8%以內時，對組件的功率影響不大，組件中2/3的斜條紋對組件的功率穩定沒有影響。
